Name: FPC Flexible Circuit Board High Voltage Drahtgurt Tester mit 4 Draht Widerstand Auflösung
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: 2,500.00 USD
Availability: InStock

Zu Hause > produits > Wire Harness Tester >

FPC Flexible Circuit Board High Voltage Drahtgurt Tester mit 4 Draht Widerstand Auflösung

FPC-Flexible-Circuit-Board-Drahtgurt-Tester

4 Draht Widerstand Auflösung Hochspannungskabel Tester

FPC Flexible Circuit Board Hochspannungskabelprüfer

Herkunftsort:

China

Markenname:

SAIMR

Zertifizierung:

Modellnummer:

SAIMR7000

Kontakt mit uns

Bitte um ein Angebot

FPC Flexible Circuit Board High Voltage Drahtgurt Tester mit 4 Draht Widerstand Auflösung

Produkt-Details

Produktbezeichnung:

Mittel- und Hochspannungsdraht-/Kabelgurtprüfer

Abmessungen:

535*482*355mm

Prüfstrom:

AC/DC

Gewicht:

30 kg

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1 Satz

Preis

1500-3500$ per set

Lieferzeit

30 Arbeitstage

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

200 Stück pro Jahr

VERWANDTE PRODUKTE

Genaue Genaue Prüfung Drahtgurt Tester Niederspannung

Erhalten Sie besten Preis

Kabel und Draht Gurt Tester Niederspannung DC 1500V

Erhalten Sie besten Preis

220V 4 Draht-Draht-Gurt-Tester Fachprüfgerät

Erhalten Sie besten Preis

Zweisprachiger 30-1500V-Drahtgurt-Tester benutzerfreundlich

Erhalten Sie besten Preis

Kontakt mit uns

86-0512-62519606

sales2@saimr.com

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

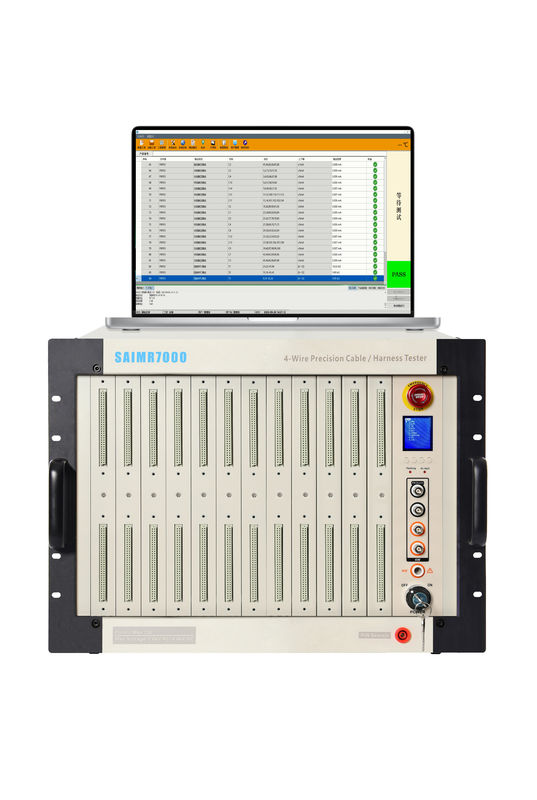

SAIMR7000 FPC Flexible Circuit Board High Voltage Harness Tester mit 4-Draht Widerstand Auflösung

Anwendbare typische Industrie

Elektronik für die Automobilindustrie
Luft- und Raumfahrt
Energiespeicher, neue Energiebatterien
Automatisierung von Kabelleitungen
Industrieroboter

Anwendung

FPC Flexible Leiterplatte
Prüfungen von Hochspannungsharnen
Verbindungen, Drähte, Kabel
Energiespeicherbatterie, Leistungsspeicherbatterie CCS, integrierte Busbar
Elektrofahrzeug-Ladegerätstest

FPC Flexible Circuit Board High Voltage Drahtgurt Tester mit 4 Draht Widerstand Auflösung 0

Eigenschaften

Isolierwiderstandsprüfung bis 50 GΩ mit einer Auflösung von bis zu 1 μΩ für den Widerstand von 4 Drähten
Die verteilte Struktur (16 Punkte/Tisch) und die Prüfpunkte können auf mehr als 20.000 Punkte erweitert werden.
Das System verwendet eine gemischte Messung mit zwei und vier Drähten, die eine höhere Messgenauigkeit und eine schnellere Geschwindigkeit aufweist.
Testfunktion für die benutzerdefinierte Bearbeitung von Software, bearbeitbare Punkteimport und -export.
Eine umfassende Prüfung in einem einzigen Punkt (OS, Gleichstromwiderstand, Isolationswiderstand, AC/DC-Isolation, Spannungswiderstand, LCR usw.).

Software Einführung

FPC Flexible Circuit Board High Voltage Drahtgurt Tester mit 4 Draht Widerstand Auflösung 2

Besondere Elemente	Ausführliche Beschreibung
1.Funktion der Projektleitung	Vorhandene Projekte laden, Testprojekte hinzufügen und Testparameter festlegen.
2. Netzwerksegmentmanagement	Die Reihenfolge kann willkürlich angepasst werden, der Punkt kann willkürlich ausgewählt werden, flexibles Testen und selbstdefinierte Benennung ist für das Management bequem
3. Systemfunktionsmodule
3.1 Selbstprüfung des Systems	Überprüfen Sie, ob das System ordnungsgemäß funktioniert.
3.2 Finden Sie einen Punkt	Verwenden Sie den Patrouillenpunkt-Stift, um den Punkt zu finden, die Punktinformationen anzuzeigen und die Stimme zu senden.
3.3 Multimeterfunktion	Schnell verschiedene Tests durchführen, leicht debuggen.
3.4 Selbstlernfunktion	Erkennen Sie schnell die Verbindung von unbekannten Gurtungen und wählen Sie Testdateigroup erstellen.
4. Datenschutz
4.1 Datenberichterstattung Export	Das Datenberichtsformat kann angepasst werden und unterstützt den Export in CSV XLSX PDF- und WORD-Format.
4.2 Speicherung der Datenbank	Jeder Test ist abgeschlossen, die Daten werden in die Datenbank gespeichert.
4.3 Datenbankabfrage	Benutzer können historische Daten in der Datenbank abfragen und Datenberichte drucken.
5. Barcode-Druckfunktion	Unterstützen Sie Code-Scanning-Guns, Sie können Barcodes nach dem Produkt anpassen und drucken.
6. Benutzerverwaltung	Drei Managementstufen: Administrator, Programmierer, Betreiber.

Spezifikation

MittelfristigVoltageGe-Test	SAIMR7000
Testmodus	Vier- oder zwei-Draht (gemischte Prüfung)
Anzahl der Punkte	16/32/48/64...20480 Punkte
Testprojekt	Prüfbereich	Genauigkeit der Prüfung
Betriebssystemprüfung (Spannung 5V)	2 kΩ-1100 kΩ (optional 20 kΩ-1000 kΩ)	± 5%
Isolationswiderstandsprüfung	1MΩ bis 10GΩ (30V bis 2000V)	1MΩ ~ 100MΩ: ± 2%
		100MΩ bis 1GΩ: ± 5%
		1GΩ bis 10GΩ: ±10%
Gleichstromwiderstandsprüfung	0.1Ω-1MΩ	< 100k: ± 1%
Gleichstromwiderstandsprüfung	0.1Ω-1MΩ	> 100k: ± 5%
Außenseitige Vierdraht-Gleichstromwiderstandsprüfung	10 μΩ bis 100Ω	±0,2%+5μΩ
NTC-Test mit vier Drähten (10k, 100k)	Temperaturbeurteilung (Genauigkeit 0,1°C)	Benutzer können selbst definierte RT-Tabelle für Widerstands- und Temperaturbeurteilung
	Beurteilung des Widerstands (Genauigkeit 10k: 1% 100k: 5%)	Der Widerstandswert kann anhand der Echtzeittemperatur der Umgebung beurteilt werden
	Vergleichsbeurteilung (Genauigkeit 0,1°C)	Maximaler Widerstandsunterschied zwischen geprüften und Standardteilen (Bereich)
AC-Hi-Pot-Prüfung	30 V bis 3000 V	± 3%
Gleichspannungs-Hi-Pot-Prüfung	30 V bis 4000 V	± 3%
AC-Leckageströmung	1 μA bis 10 mA	± 3%
Gleichstromleckageprüfung	0.1μA-5mA	± 3%
Dioden / Zenerdioden	0 bis 10 V	0.1 mA / 1 mA (Prüfsignal)
Abmessungen (in mm)	535482355 ((192P)	535482355 ((192P)
Höchstgewicht (in kg)	30	30
Standardkonfiguration	Benutzerhandbuch in U-Disk, Stromkabel, Netzwerkkabel, Anschluss-Adapter, Prüfleitung, Patrouillen-Stift.
Optionale Konfiguration	Isolationsstandardwiderstand, Leitungsstandardwiderstand, Industriecomputer, Desktopcomputer, Monitor, Maus, Tastatur, Lautsprecher.
