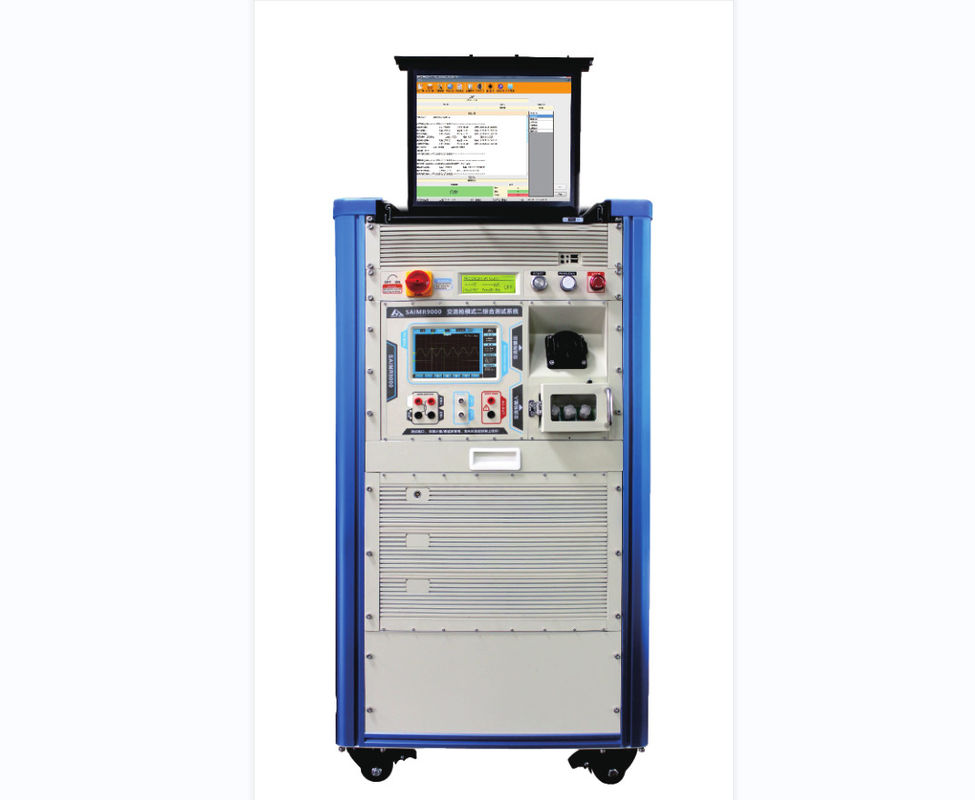

Ausrüstung für die Prüfung von Drahtbändern
1Beschreibungen:
Das Kabel-Gurt-Prüfsystem verfügt über eine bemerkenswerte DC 5000V-Prüffähigkeit, die eine gründliche Bewertung der Isolationsintegrität und der elektrischen Sicherheit der Kabel-Gurt ermöglicht.Durch Hochspannung der Gurt, kann das System mögliche Schwachstellen, wie z. B. Isolationsbruch oder Leckagen, erkennen, die zu Fehlfunktionen oder Sicherheitsgefahren führen können.Diese erhöhte Prüfspannung gewährleistet die Robustheit und die Einhaltung der Industriestandards, die sowohl Herstellern als auch Endnutzern Sicherheit bieten.
Erweiterte Datenanalyse und -verarbeitung:
Ein bemerkenswerter Vorteil des Testsystems liegt in seiner fortschrittlichen Datenanalyse und -verarbeitung.Das System kann schnell, analysieren und interpretieren große Mengen von Prüfdaten. Dies ermöglicht es den Nutzern, wertvolle Erkenntnisse über die Leistung und Qualität von Kabelbändern zu erhalten,Erleichterung der fundierten Entscheidungsfindung und Prozessoptimierung. Die intuitive Benutzeroberfläche des Systems ermöglicht einen einfachen Zugriff auf umfassende Berichte, die wichtige Parameter, Trends und potenzielle Probleme hervorheben und den Test- und Validierungsprozess weiter optimieren.
2Unterscheidende Faktoren:
In einem wettbewerbsorientierten Umfeld unterscheidet sich das Kabel-Harness-Prüfsystem dadurch, dass es mehrere Unterscheidungsfaktoren bietet:
Unübertroffene Prüfspannung: Die DC-5000V-Prüffähigkeit des Systems übertrifft die Industriestandards und gewährleistet eine gründliche und zuverlässige Bewertung der Kabelbandisolierung.
Effiziente Datenanalyse: Die fortschrittlichen Algorithmen und Software des Systems ermöglichen eine effiziente Datenerhebung, -analyse und -interpretation und liefern umsetzbare Erkenntnisse zur Prozessoptimierung.
Umfassende Berichterstattung: Die benutzerfreundliche Schnittstelle liefert umfassende Berichte, die kritische Parameter hervorheben und die einfache Identifizierung potenzieller Probleme erleichtern.
Zustand |
Ausgangspunkt | Betriebszustand | Verzögerungszeit | |
Selbstkontrolle der Leistung | Erfolg der Selbstkontrolle | Eingabe des Wartezustands | 1S | |
Versagen der Selbstkontrolle | Fehlerwarnung | 0.1S | ||
Ladezeitregelung | Spannungswert des Detektionspunktes 1:6±0,8V ~ 12 VPWM | Die Ladung läuft und das Relais schließt. | 1S | |
Spannungswert des Detektionspunktes 1:9±0,8V ~ 12 VPWM | Die Ladung ist abgeschlossen und das Relais ist getrennt. | 1S | ||
Spannungswert des Detektionspunktes 1:12±0,8V | Die Steckdose ist nicht angeschlossen, und das Relais ist getrennt | 1S | ||
Spannungswert des Erkennungspunktes 1: Sonstiges | Kommunikationsfehler, und das Relais ist getrennt. | 1S | ||
Bodenerkennung | Gepflogen | Relais geschlossen | 1S | |
Nicht geerdet | Relais ist abgeschaltet. | 1S | ||
Überspannung | Leitungsspannung μ 258 ± 10V | Das Relais ist abgeschaltet, auf 254 ± 10V geschlossen, Verzögerung 5 ± 1 s, unendlicher Zyklus | 0.1S | |
Die Leitungsspannung liegt bei 176 bis 264 V. | Das Relais schließt sich und tritt in den Ladezustand ein | 1S | ||
Unterspannung | Die Leitungsspannung beträgt 176 V. | Das Relais wird mit 196 ± 10 V, Verzögerung (5 ± 1) s und geschlossenem, unendlichem Zyklus getrennt | 1S | |
Die Leitungsspannung liegt bei 176 bis 264 V. | Das Relais schließt sich und tritt in den Ladezustand ein | 1S | ||
Überstrom | Leitungsstrom,8.4A<1≤10A±0,2A | Das Relais ist abgeschaltet, die Fehlerleuchte ist eingeschaltet und das Relais wird nach 10 Sekunden automatisch wiederhergestellt.und der normale Arbeitszustand nach dem Heben wiederhergestellt wird | 30S | |
Leitungsstrom, 10A<1≤12A±0,2A | Das Relais ist abgeschaltet, die Fehlerleuchte ist eingeschaltet, und es wird automatisch nach 10s wiederhergestellt.und der normale Arbeitszustand nach dem Heben wiederhergestellt wird | 10S | ||
Leitungsstrom > 12A±0,2A | Das Relais muss sofort abgeschaltet, entfernt und wieder in den normalen Betrieb versetzt werden. | 2S | ||
Leitungsstrom < 8A | Relais geschlossen | 0.1S | ||
Kurzschluss | Leitungsstrom > 22A | Das Relais wird sofort abgeschaltet. | 0.1S | |
Leckage von Strom | Leckstrom von > 30 mA | Das Relais wird sofort abgeschaltet. | 0.1S | |
Es gibt keine Leckage auf der Leitung. | Das Relais schließt sich und tritt in den Ladezustand ein | 0.1S | ||
Übertemperaturschutz | Brotbrett | Temperatur über 85°C und 3 Sekunden fortgesetzt | Das Relais wird sofort abgeschaltet. | 2S |
Die Temperatur lag unter 65°C und dauerte 3 Stunden. | Das Relais ist geschlossen und die | 2S | ||
Steckkontakt | Temperatur über 85°C und 3 Sekunden fortgesetzt | Das Relais wird sofort abgeschaltet. | 2S | |
Die Temperatur lag unter 65°C und dauerte 3 Stunden. | Das Relais ist geschlossen und die | 2S | ||
Druckdichte Isolierungstest | ||||
Hochspannungsschutzprüfung | AC:3.5KV Gleichstrom:5KV IR:1KV | |||
Leckstrom | 10 mA | |||
3.Funktionen der Software
·Scan, Druck, Berichterstattung, Archivierung, Datenbank |
·Einstellung der Parameter, Anschluss an das MES |
.Verwaltung der Nutzerrechte |
Labormerkmale |
01. Überstromschutz |
Zuglaststrom von der Steigung A zum angegebenen Strom B, |
Aufzeichnen Sie Strom und Uhrzeit |
Einstellungsbedingungen: Strom A / Strom B / Steigungsschicht |
Testergebnis: Abschalten des aktuellen Punktes / Zeit des Abschaltens / Schnittwellenbilddiagramm |
02, Kurzschlussschutz |
Zuglaststrom von der Steigung A zum angegebenen Strom B, |
Aufzeichnung des Abschnittsstroms und der Uhrzeit |
Einstellungsbedingungen: Strom A / Strom B / Steigungsschicht |
Prüfergebnis: Abspannungspunkt / Abspannzeit / Abspannwellenformdiagramm |
03. Überdruckprüfung |
Von der eingestellten Spannung A zur eingestellten Spannung B, |
Aufzeichnung der Auslösespannung und -zeit |
Einstellungsbedingungen: Strom A / Strom B / Steigungsschicht |
Prüfergebnis: Abspannungspunkt / Abspannzeit / Abspannwellenformdiagramm |
Referenzzeit: 5-10 Sekunden |
04. Unterdruckprüfung |
Nach Neigung von der eingestellten Spannung A zur eingestellten Spannung B |
Aufzeichnung der Auslösespannung und -zeit |
Einstellungsbedingungen: Strom A / Strom B / Abfallneigung |
Prüfergebnis: Abspannungspunkt / Abspannzeit / Abspannwellenformdiagramm |
Referenzzeit: 5-10 Sekunden |
05, Leckstromprüfung |
Ab Beginn des Leckstroms allmählich lineare Erhöhung der Analysatorproduktion |
Der tatsächliche Wert des Schutzleckstroms |
