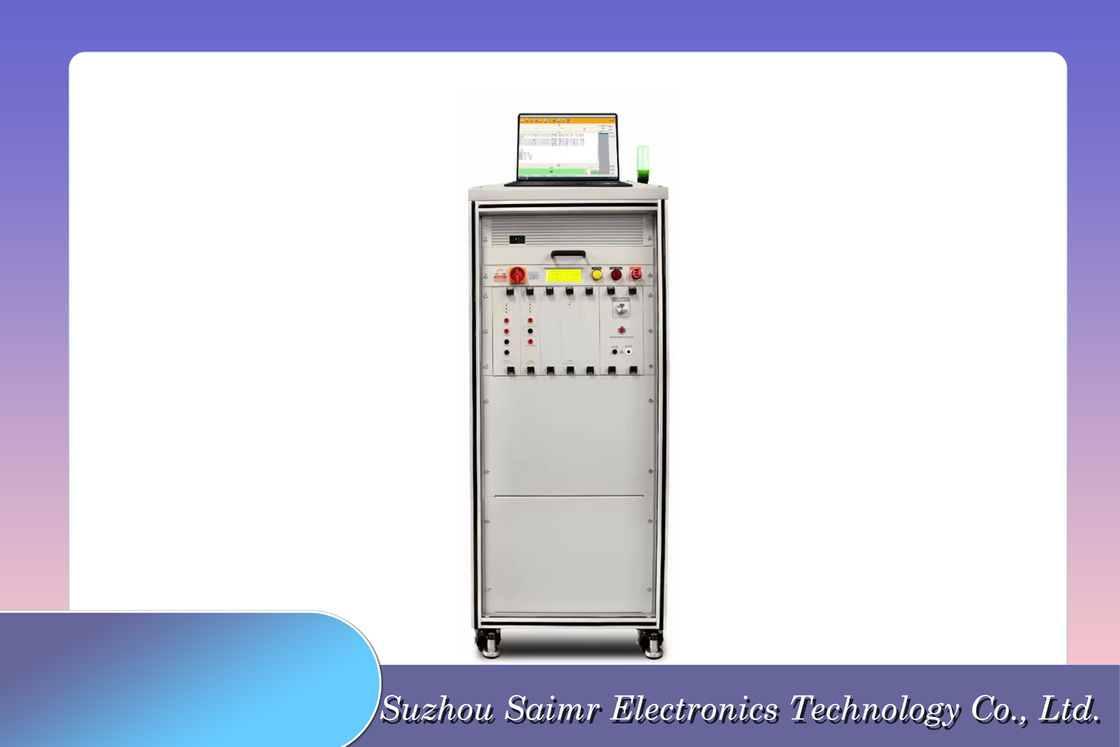

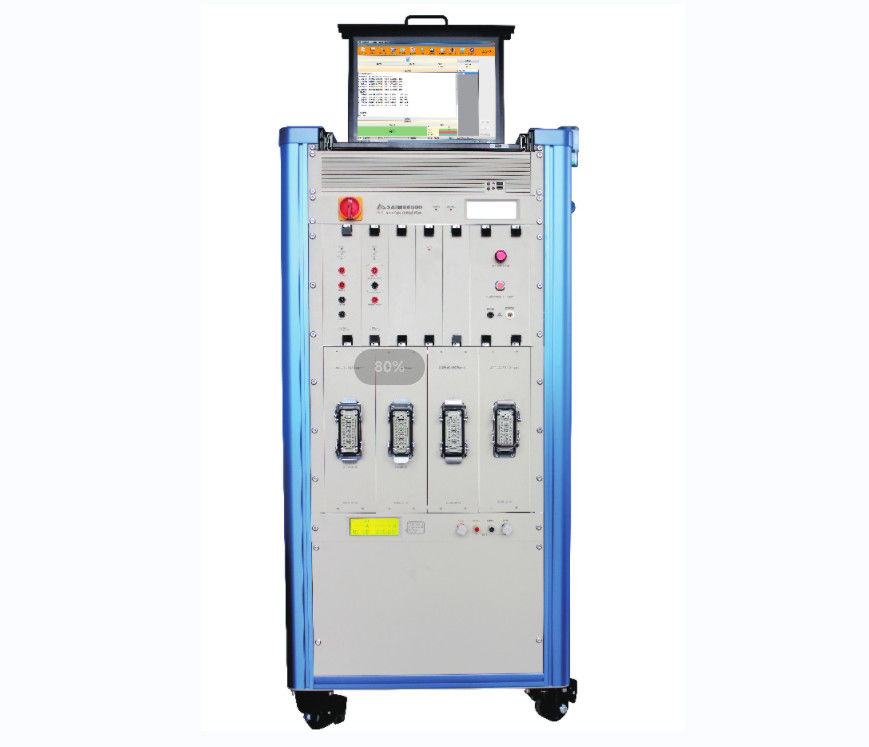

Mittelspannungs-Verkabelungsharness-Tester SAIMR6000
Mittelspannungs-Verkabelungsharness-Tester
1. Merkmale
Der mittelspannungsbetriebene Kabel-Gurt-Tester mit dem Modell SAIMR6000-256P ist ein Produkt mit hoher Genauigkeit und zuverlässiger Qualität, das im In- und Ausland verkauft wird.:
- Erweiterte Funktionen: Unterstützung einer präzisen 4-Draht-Messung, programmierbarer kontinuierlicher Test, automatischer Nachweis, automatischer Diagnose, Selbstkalibrierung und Nullstellung,Testscanning-Modus kann automatisch eingeschaltet werden/Kurzschlussscanning.
- Bequeme Bedienung: reiner Computerbetrieb, die Prüfdaten können auf einem Computer gespeichert, Prüfberichte gedruckt und Barcodes nach der Prüfung automatisch gedruckt werden.die Ausrüstung hat eine Schrankarchitektur mit einer Walze, die leicht zu bewegen ist und je nach Leistung der Produktionslinie frei kombiniert werden kann.
- Prüfpunkte: einschließlich Phasenfolge, Leitwiderstand, Isolierung und Spannungswiderstand, Anschluss- und Abschlussschaltererkennung, Widerstand, Induktivität, Kapazität und Diode usw.
- Prüfmethode: Beide Enden des Prüfobjekts müssen an die Befestigungsanlage angeschlossen sein.
- Prüfungsanforderungen: Während des Tests sind Anzeigeleuchten und Schallmeldegeräte vorhanden, und es gibt drei Möglichkeiten, den Test zu starten: Barcode-Scannen auf dem Produkt, Prüfknopf auf der Computerseite,und Startknopf auf der LeuchtenseiteDie ausgesetzten Drähte sind mit Schutzdeckeln versehen, und die Prüfvorrichtung und die Steuerungsanlage sind mit einem Schnellstecker verbunden, wodurch der Schnellwechsel der Prüfvorrichtung erleichtert wird.Dieses Instrument wird weit verbreitet in Energie-Ladegerät Tester verwendet, Modus zwei Funktionstestsystem, neue Energie PDU elektronische Steuerungskassentester, Automobil Türschleife Verkabelung Gurt Testsystem, Automobil Steckverbinder professionelle Testgeräte,Motor-Servo-Wechselrichter-Ankerpunktprüfer, Stromversorgung Inverter Testsystem, Drahtverbindung Tester, Leitungsmaschine, Spulenzwischenschicht Tester, Mehrkanal Hochspannungsmaschine und andere Bereiche.
2.Anwendung
- FPC Flexible Leiterplatte
- Prüfungen von Mittelspannungs-Gurteln
- Verbindungen, Drähte, Kabel
- Energiespeicherbatterie, Leistungsspeicherbatterie CCS, integrierte Busbar
3.Spezifikation
| MittelfristigVoltageGe-Test |
SAIMR6000 |
| Testmodus |
4 oder 2 Drähte (gemischte Prüfung) |
| Anzahl der Punkte |
32/64/128/256...20480 Punkte |
| Testprojekt |
Prüfbereich |
Genauigkeit der Prüfung |
| Betriebssystemprüfung (Spannung 5V) |
2 kΩ-200 kΩ (optional 20 kΩ-1000 kΩ) |
± 5% |
| Isolationswiderstandsprüfung |
1MΩ-50GΩ (30V-2000V) |
1MΩ ~ 100MΩ: ± 2% |
| 100MΩ bis 1GΩ: ± 5% |
| 1GΩ bis 50GΩ: ±10% |
| Gleichstromwiderstandsprüfung |
0.1Ω-1MΩ |
< 100k: ± 1% |
| > 100k: ± 5% |
| Außenseitige Vierdraht-Gleichstromwiderstandsprüfung |
10 μΩ bis 100Ω |
±0,2%+5μΩ |
| NTC-Test mit vier Drähten (10k, 100k) |
Temperaturbeurteilung (Genauigkeit 0,1°C) |
Benutzer können selbst definierte RT-Tabelle für Widerstands- und Temperaturbeurteilung |
| Beurteilung des Widerstands (Genauigkeit 10k: 1% 100k: 5%) |
Der Widerstandswert kann anhand der Echtzeittemperatur der Umgebung beurteilt werden |
| Vergleichsbeurteilung (Genauigkeit 0,1°C) |
Maximaler Widerstandsunterschied zwischen geprüften und Standardteilen (Bereich) |
| AC-Hi-Pot-Prüfung |
30V bis 2000V |
± 3% |
| Gleichspannungs-Hi-Pot-Prüfung |
30 V bis 3000 V |
± 3% |
| AC-Leckageströmung |
1 μA bis 10 mA |
± 3% |
| Gleichstromleckageprüfung |
0.1μA-5mA |
± 3% |
| Abmessungen (in mm) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Höchstgewicht (in kg) |
26 |
18 |
| Standardkonfiguration |
Benutzerhandbuch in U-Disk, Stromkabel, Netzwerkkabel, Anschluss-Adapter, Prüfleitung, Patrouillen-Stift. |
| Optionale Konfiguration |
Isolationsstandardwiderstand, Leitungsstandardwiderstand, Industriecomputer, Desktopcomputer, Monitor, Maus, Tastatur, Lautsprecher. |
