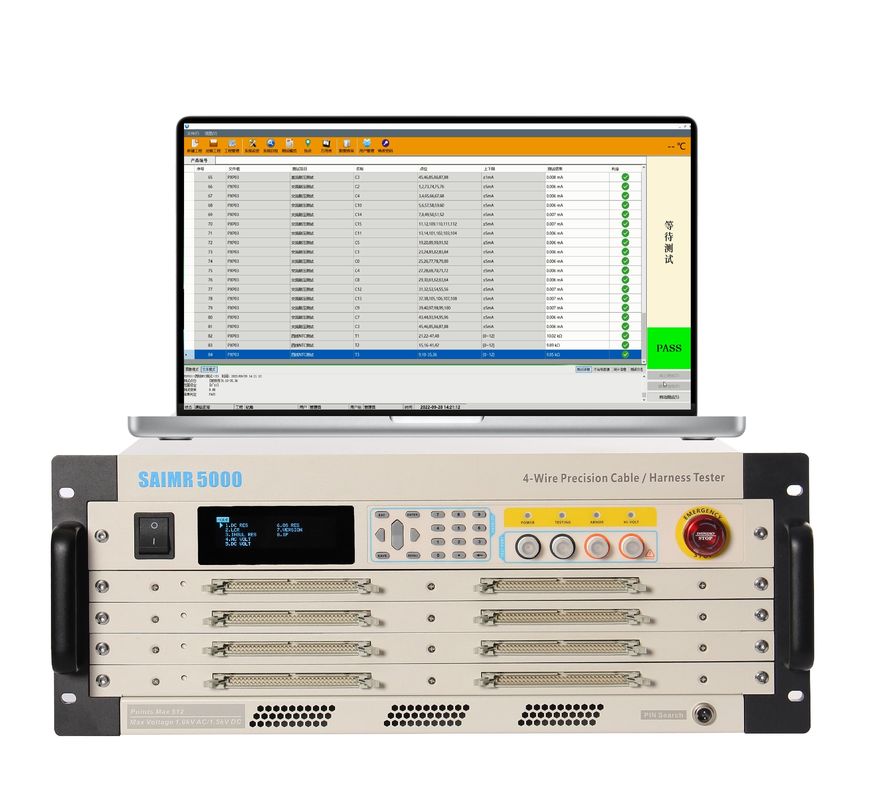

Instant Break Tester genau erkennen offene Schaltung Kurzschluss und Fehlausrichtung

Funktion

• Testprojektmanagement: 500 Arten von Einstellpunkten können nach Kategorien verwaltet werden, darunter neue Projekte, Ladeprojekte, Projektmanagement und andere Funktionen.
• Netzwerksegmentmanagement: Es können mehrere Prüfsegmente konfiguriert werden und jedes Prüfsegment verwendet verschiedene Prüfparameter, um verschiedene flexible Prüfungen zu erleichtern.
• Systemfunktionsmodul: einschließlich System-Selbsttest, Punktfindung, Multimeterfunktion, Selbstlernfunktion, Punktberichterstattungsfunktion usw.
• Prüffunktion: einschließlich Niederspannungstest, Isolierungstest, Widerstandsspannungstest usw.
• Datenspeicher- und Abfragefunktion: bei jedem Abschluss des Tests wird der Datenbericht gedruckt, das Berichtsformat kann definiert werden und PDF- und WORD-Formate werden unterstützt.
• Funktion zum Drucken von Barcodes: je nach Produkt kann der Barcode angepasst und gedruckt werden.
• Nutzerverwaltung: Das System unterstützt drei Ebenen der Benutzerverwaltung, nämlich Administratoren, Programmierer und Betreiber.Programmierer können die Konfiguration des Projekts verwaltenDer Betreiber kann das Projekt nur laden und testen.

Prüfdaten

• Grundparameter:
  • ModelleSie ist nicht mehr in der Lage.
  • MessmethodeZwei-Draht + Vierdraht
  • Höchstzahl der Prüfstellen: 1024, 512
  • AChohe Spannung:30-1000V
  • Gleichstromhohe Spannung:30-1500 V
  • Genauigkeit der Hochspannungsausgabe: ± 5%
  • Genauigkeit der Hochspannungsmessung: ± 5%
  • Zeit der Hochdruckmessung: 0,01s - 60s
  • Kurze Pause/Momentäre Kurze Pause/Schnelle Kurze Pause: 2 kΩ-200 kΩ (Modell der Relaisplatte: SAIMR5000-ChanelBoard-V3.02)
  • Zwei-Draht-Anschlusswiderstand: 0,1Ω-1MΩ
  • Prüfbereich: 10μΩ-1MΩ
  • Prüfstrom für vier Leitungen:≤1A
  • Wechselspannung Hochspannungsleckageströmung:10μA-10mA
  • Gleichspannungs-Leckageströmung1 μA-5 mA
  • Gleichspannungs-Hochspannungsdämmung: 1MΩ-10GΩ
  • Niveaussignal: 0,5 bis 10 V
  • Stromsignal: ≤ 10 mA
  • Kapazitätsmessbereich: 10 pF-100 μF
  • Widerstandsversuchsbereich: 100mΩ-20MΩ
  • Prüfbereich der Induktivität:10nH~100H
  • Frequenzsignal: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Bereichsmodus: AUTO/HOLD
  • Prüfbereich der Diode/Regulator: 1 bis 10 V
  • Prüfsignal: 1mA
  • Einseitige Prüfung: Einseitige Prüfung möglich
  • Beurteilung des Endpunkts der kurzen Unterbrechung: Der Endpunkt der Kurzpause kann bestimmt werden
  • Programmierbares kontinuierliches Testen/Autofindung/Auto-Diagnostik:Erweiterte Funktionsartikel
  • Test-Scan-Modus: Automatisch/manuell/externer
  • Messsignal: Niederspannungsmesssignal
  • Gedächtnis: Bis zu 500 Prüfvorgaben können gespeichert werden
  • Betriebssystemspannung: 5V
  • Steuerungspaneel: Kalibrierung/Metrologie
  • Gewichte17 kg (5.000 S) 22 kg (5.000 S)
  • Größe (Einheit: mm):483265510 (5000) / 483183510 (5000S)
• Genauigkeit:
  • Temperatur: 20±3°C
  • Luftfeuchtigkeit:< 60% RH
  • Genauigkeit der Isolierung1MΩ~100MΩ:±2%; 100MΩ~1GΩ:±5%; 1GΩ~10GΩ:±10%
  • Aufwärmzeit: mehr als 15 Minuten
  • Kalibrierzeit: weniger als 1 Jahr
  • Prüfobjekte: OS-Prüfung, Widerstandsmessung mit zwei Leitern, Widerstandsmessung mit vier Leitern, Gleichstromwiderstandsprüfung, LCR-Prüfung, Diodenprüfung, Isolationsprüfung, Wechselstromleckageprüfung, Gleichstromleckageprüfung,Wechselspannungsspannungsquelle, Isolations-/Widerstandsspannungsquelle, Niederspannungssignalquelle, Niederspannungstestzeit, Widerstandsspannung/Widerstandsspannungstestzeit
  • Bereich-200k (Relais-Board-Modelle):) SAIMR5000-ChanelBoard-V3.02),0.1 ~1M, 10 ~1M,0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s,0.1s ~ 500s
  • Grundpräzision: ± 5%, ± 0,5% + 0.05,±0,2%+5,<100k:±1% >100k:5%,±2%,±2%±0,2V,1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10%,±3%,±3%,±3%,±3%,±3%,±1%,±1%
