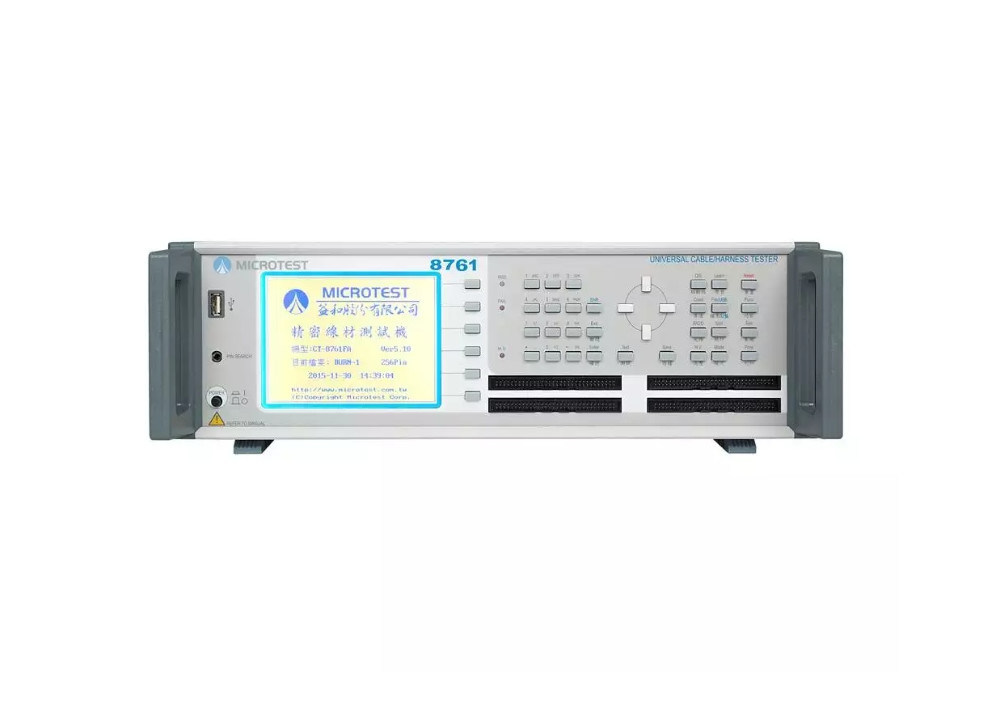

Mehrfach-USB-Drahtgurt-Tester Vierdrahtmessung

Mehrfach-USB-Drahtgurt-Tester Vierdrahtmessung

Vier-Draht-Messgerät

Mehrfach-USB-Draht-Gurt-Tester

Herkunftsort:

China

Markenname:

Microtest

Zertifizierung:

CE

Modellnummer:

Mikrotest8761

Kontakt mit uns

Bitte um ein Angebot
Produkt-Details
Name:
Konstruktion des Prüfgerätes für Drahtgurt
Wechselspannung:
100 bis 1000 V
Gleichstromhohe Spannung:
50 bis 1500 V
Prüfpunkte:
64/128/256
Hochspannungsausgang/Genauigkeit der Messung:
± 5%
Hochspannungsmesszeit:
0.01s-60s
Impedanz der Leitung:
1mΩ-52Ω
Wechselspannung widerstehen Spannungsleckageströmung:
0.01mA-5mA
Gleichspannungs-Leckageströmung widerstehen:
0.1μA bis 1000μA
Gleichspannung, Spannungsabwehr, Isolationswiderstand:
1MΩ-1,2GΩ
Kurzschlussschalter/Sofortkurzschlussschalter/Schnellschalter:
1kΩ-100kΩ
Widerstände:
50mΩ-20MΩ
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1 Satz
Preis
To be negotiated
Verpackung Informationen
Verpackung in Holzkisten
Lieferzeit
30 Tage
Zahlungsbedingungen
Zu verhandeln, T/T
Versorgungsmaterial-Fähigkeit
Unterhandelbar
Beschreibung des Produkts

Konstruktion des Prüfgeräts





Eigenschaften:

  • Vier Leitungen Messung der Leitungsimpedanz 1m Ω -52 Ω
  • Die Prüfpunkte sind in 64 / 128 / 256 Gruppen bereitgestellt
  • Die Anzahl der Prüfdateien beträgt mehr als 500 Gruppen.
  • Unterstützung von mehreren Produktprüfungen (Standard bietet 4 Gruppen / Erweiterung bis zu 14 Gruppen)
  • USB-Host Bereitstellung von Zugriff auf Testdateien, Testdaten und Aktualisierung der Software
  • Unterstützung des BAR-Code-Scannens und Druckens von Testdaten



Anwendungsbereich:

Verbraucherelektronik-Anwendungsdrahtmaterial, Automobil-Floraufbau/Auto-Gänge-Verkabelung, Steckverbinder, Softboard





Produktparameter:

  Mikrotest8761FA Mikrotest8761NA Mikrotest8761N
AC-High-Hand 100 bis 1000 V 100 bis 700 V
Gleichstrom-Hand 50 ~ 1500 V 50 bis 1000 V 50 bis 1000 V
Anzahl der Prüfstellen 64/128/256 64/128/256 64/128/256
Ausgangsgenauigkeit bei hohem Druck ± 5%
Hochdruckmessgenauigkeit ± 5%
Nennleistung 5VDC
Zeit der Hochspannungsmessung Von 0,01 Sekunden auf 60 Sekunden
Messmethode Typ mit vier Drähten
Anforderungen an die Spezifikationen für Draht Höchstzulässige elektrische Leistung 5 μF
Impedanz der Führung Messbereich: 1m Ω ~ 52 Ω
Stromsignal: 10 mA
Sofortiger Leitfaden 1mΩ ~ 52Ω
Wechselstrom muss Druckleckstrom aushalten 0.01mA ~ 5mA
AC-Bogenerkennung 0 bis 9
Gleichspannungsleckageströmung widerstehen 0.1 μ A ~ 1 mA
Gleichstrombogenerkennung 0 bis 9
Gleichspannung widerstehen Spannung Isolierung Impedanz 1MΩ bis 1,2GΩ
Kurz / sofortig Kurz / schnell Sofortige Pause 1KΩ ~ 100KΩ
Unterstützung des Urteils über den Endpunkt der Straße mit Kurzbruch
Unterstützung der einseitigen Prüfung
Widerstandswertprüfung Messbereich: 50m Ω ~ 20 MΩ
Niveaussignal: 0,5 bis 3 V
Prüfung des Kapazitätswerts Messbereich: 10 pF bis 12 μF
Frequenzsignal: AUTO-Getriebe (optional) 48HZ/480HZ/4,8KHZ/48KHZ
Niveaussignal: 0,3 V bis 1,2 V
Diodenprüfung Messbereich: 0 ~ 6,8V
Weiterentwickeltes Funktionsprojekt Programmierbarer kontinuierlicher Test / automatische Ortfindung / automatische Diagnose
Test-Scan-Modus Automatische / manuelle / externe
Messung des Signals Niederspannungsmesssignale
Speicher Speicher Bis zu 500 Satze von Test-Einstellungsdateien gespeichert
Kontrollplatte Die Tastengruppe System / Schnell / Bearbeiten / Funktion
Indikator Die Pass / Buil (LED) / Rot und Grün Anzeigelicht / Bildschirm Anzeige / Ton
Strombedarf Festspannung: 115 / 230 Vac ± 10%, Frequenz: 60 / 50Hz
Verbrauchsleistung 8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA
Schnittstelle RS-232, USB-Host, Drucker, Fernbedienung
Startmodus Manuelle, automatische und Fernbedienung
LCD-Bildschirm Graphische LCD-Anzeige mit einer Auflösung von 320 × 240
Betriebsumfeld Temperatur 15°C bis 35°C Luftfeuchtigkeit 70%
Bilddimensionen (W * H * D) 8761 ((64): 435 × 145 × 406 mm
8761(128): 435×145×406mm, 8761(256): 435×190×406mm.
Gewicht

8761 ((64):8.44kg, 8761 ((128):9.3kg,8761 ((256):14kg

Mehrfach-USB-Drahtgurt-Tester Vierdrahtmessung 0 Mehrfach-USB-Drahtgurt-Tester Vierdrahtmessung 1
