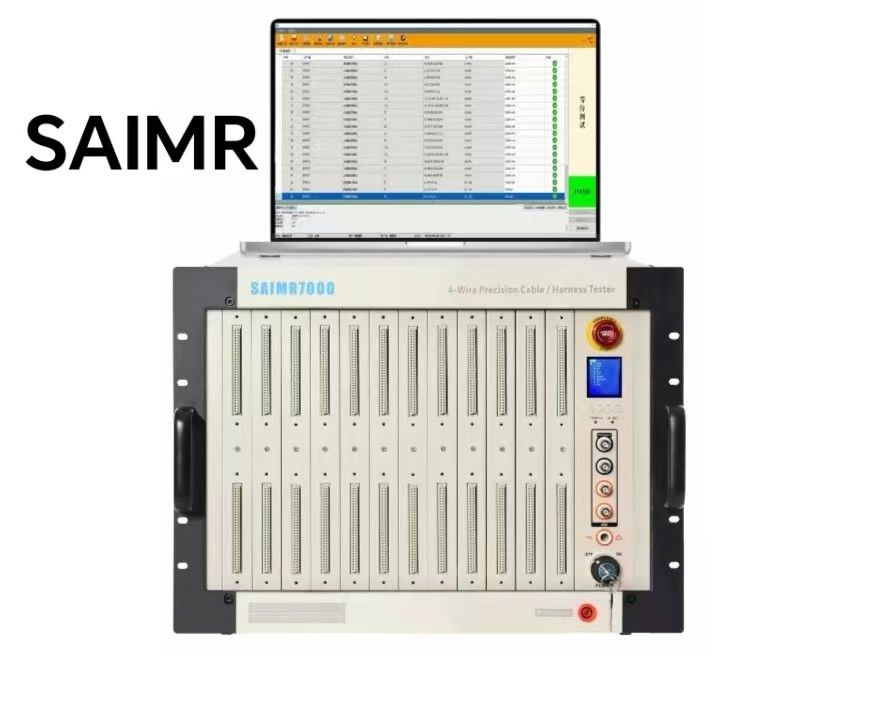

Name: Umfassendes Prüfsystem für mittelschwere und hochspannungsfähige Verkabelung
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: Negotiable USD
Availability: InStock

Zu Hause > produits > Automatischer Kabel-Gurt-Tester >

Umfassendes Prüfsystem für mittelschwere und hochspannungsfähige Verkabelung

Testsystem für Hochspannungs-Verkabelung

Umfassendes System zur Prüfung von Kabelbändern

Mittelspannungs-Verkabelungsanlage

Herkunftsort:

China

Markenname:

SAIMR

Zertifizierung:

Modellnummer:

SAIMR7000

Kontakt mit uns

Bitte um ein Angebot

Umfassendes Prüfsystem für mittelschwere und hochspannungsfähige Verkabelung

Produkt-Details

Name:

Durchschnittliche und hohe Spannung Drahtverbindung Gurt umfassendes Prüfsystem7000

Messpunkt:

16/32/48/64...20480

DC:

30 V bis 4000 V

Klimatisierung:

30 V bis 3000 V

Testmodus:

Vier/zwei-Draht-Vermischungsprüfung

Isolationsprüfung:

1MΩ-50GΩ(30v-2000v)

DC-Widerstand:

0.1Ω-1MΩ

Prüfung des Widerstands der externen 4-Draht-Gleichströmung:

10 μΩ bis 100Ω

AC-Leckageströmung:

1 μA bis 10 mA

Gleichstromleckageprüfung:

0.1μA-5mA

Betriebssystemprüfung:

2kΩ-200kΩ

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1 Satz

Preis

To be negotiated

Verpackung Informationen

Verpackung in Holzkisten

Lieferzeit

30 Tage

Zahlungsbedingungen

Zu verhandeln, T/T

Versorgungsmaterial-Fähigkeit

Unterhandelbar

VERWANDTE PRODUKTE

CCS-Hochspannungs-Verkabelungsschnur umfassendes Prüfsystem

Erhalten Sie besten Preis

Umfassendes Prüfsystem für mittelschwere und hochspannungsfähige Verkabelung

Erhalten Sie besten Preis

Mittelspannungs-Verkabelungsschnur umfassendes Prüfsystem

Erhalten Sie besten Preis

FPC/CCS-Testsystem für mittelschwere und hochespannende Drahtleitungen

Erhalten Sie besten Preis

Kontakt mit uns

86-0512-62519606

sales2@saimr.com

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Umfassendes Prüfsystem für mittelschwere und hochspannungsfähige Verkabelung

Umfassendes Prüfsystem für mittelschwere und hochspannungsfähige Verkabelungkann 16/48/96/192 Punkte testen, und das System verwendet die hybride Prüfmethode der internen 4-Draht + externen 4-Draht. Die Ausrüstung hat folgende Prüffunktionen: schnelle Betriebssystemprüfung, genaue Betriebssystemprüfung,Widerstandsprüfung mit zwei Drähten, 4-drähtige Gleichspannungswiderstandsprüfung, 4-drähtige LCR-Prüfung, Isolationswiderstandsprüfung, AC/DC-Widerstandsspannungstest.

Verteilte Architektur (verteilte Version)
Kann ein verteiltes System mit maximal 1920 Punkten oder mehr bilden.
Modularisierte Konstruktion
Jedes Prüfgerät integriert eine Prüfkarte und 12 Schaltplattenkarten mit jeweils 16 Prüfpunkten und unterstützt eine gemischte Prüfung mit zwei und vier Leitern.
Mehrfunktionsprüfung
Das Prüfbrett integriert die Prüffunktion für Betriebssystem, die Prüffunktion für Gleichstromwiderstand, die Prüffunktion für LCR, die Prüffunktion für Spannungswiderstandsisolation von AC/DC, die Prüffunktion für Spannungswiderstandsisolation von AC/DC,und LCR-Prüffunktion.
Gleichstromwiderstand, LCR, AC/DC-Widerstandsspannung, Isolationswiderstand und programmierbare Stromversorgung.
Hochgenaue Einsatzwiderstände
Die Prüfung unter Einsatz von Widerständen liefert einen Prüfstrom von höchstens 1 A und eine Widerstandsresolution von mindestens 10 μΩ.
Selbstlernfunktion zur schnellen Erkennung unbekannter Gurtverbindungen.

Modell	SAIMR7000
Messmethoden	Innerer Vierdraht-Typ + äußerer Vierdraht-Typ
Höchstbetrag Anzahl der Prüfstellen	96
Wechselspannung	25 bis 3000 V
Gleichspannung	25 bis 4000 V
Hochspannungsausgangsgenauigkeit	± 5%
Hoch Genauigkeit der Spannungsmessung	± 5%
Hoch Zeit der Spannungsmessung	0.01s bis 60s
Prüfpunkte und Anwendungsbereich	Betriebszeit, Intermittenzzeit Schnellintermittierende offene Schaltung		2kΩ-200kΩ (200KΩ-1000KΩ müssen angepasst werden)
	Innerer Vierdrahtleitungsimpedanz		0.1Ω-1MΩ
	Prüfung der externen Vierdrahtverbindung	Prüfbereich		10 μΩ-1 MΩ
		Stromsignal		≤ 1A
	Wechselspannungs-Hochspannungsleckageströmung		0.01mA-10mA
	Gleichspannungs-Hochspannungsleckageströmung		0.1μA-5mA
	Gleichspannungshöhe Isolierung		1MΩ-10GΩ
	Gleichstromwiderstand	Messbereich		100mΩ-2MΩ
		Niveaussignal		0.5-6V
		Stromsignal		≤ 10 mA
	LCR	Kapazitätsmessbereich		10 pF bis 100 μF
		Widerstandsmessbereich		100mΩ-20MΩ
		Induktivitätsmessbereich		10nH bis 100H
		Frequenzsignal		50 Hz/60 Hz, 100 Hz/120 Hz/ 1 kHz/10 kHz
		Bereichsmodus		AUTO/HALT
		Niveaussignal		0.1V bis 1.0V
	Einseitige Prüfung		- Ja, das ist es.
	O/S Terminalsrichter		- Ja, das ist es.
Erweiterte Funktionselemente	Programmierbarer kontinuierlicher Test/Automatische Punktsuche/Auto-Diagnostik
Test-Scan-Modus	Automatische/manuelle/externe
Messsignal	Niederspannungsmesssignal
Speicherspeicher	Anzahl der Prüfdateien bis zu 500 Stück
Betriebssystemspannung	5V
Steuerungspaneel	Kalibrierung/Metrologie
Gewicht	25 kg
Abmessung (WHD)	483352535
