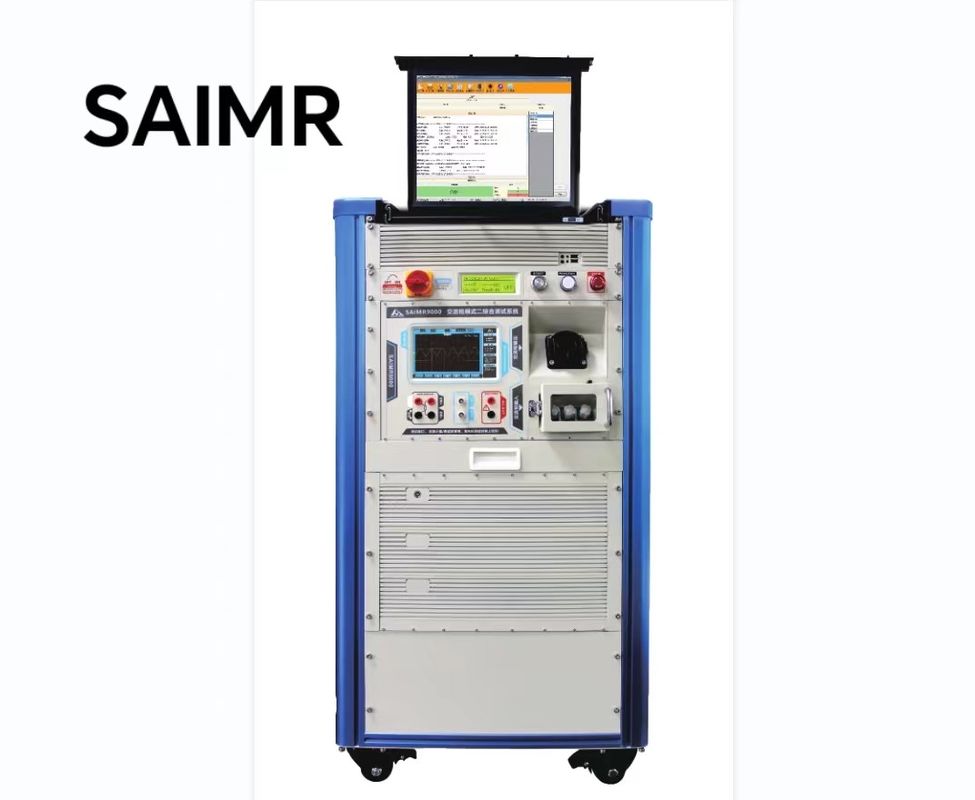

Computergestütztes Prüfsystem für den Ladegeschützmodus II mit Verbindung zum MES-System

Testsystem für die Ladegeschütze im Modus II

Neuer Energie-Spule-Turn-to-Turn/Layer-to-Layer-Tester

1.Ladenzustandstest

2- Test zum Boden.

3.Unterspannungs- und Wiederherstellungsprüfung

4Überspannungs- und Wiederherstellungsprüfung

5.Nullfeuer-Rückfahrtprüfung

6.Leckageströmungstest

7.Durchlaufprüfung

8.Bodenwiderstandsprüfung

9.Übertemperaturschutz und Rückgewinnung

• Computergestützte Bedienung: Die Bedienung der Ausrüstung wird durch einen Computer gesteuert, wodurch eine präzise und effiziente Prüfung gewährleistet wird.
• Alle Prüfungen gleichzeitig: Das Gerät kann alle erforderlichen Prüfungen gleichzeitig durchführen, was Zeit spart und die Effizienz verbessert.
• Verbindbar mit dem MES-System: Es kann mit dem Manufacturing Execution System (MES) für nahtlosen Datenaustausch und -management integriert werden.
• Offene Testplattform: Die Testplattform ist offen und flexibel und ermöglicht eine einfache Anpassung und Erweiterung.
• Scan-Code-Test: Unterstützt Scan-Code-Tests für eine schnelle und genaue Identifizierung von Produkten.
• Barcode-Etiketten können nach dem Test gedruckt werden: Nach Abschluss des Tests können Barcode-Etiketten zur Rückverfolgbarkeit und Identifizierung gedruckt werden.
• Rückverfolgbarkeit der Prüfdaten: Die Prüfdaten sind zurückverfolgbar und gewährleisten die Qualität und Zuverlässigkeit der Produkte.

• Überstromschutz
• Leckenschutz
• Schutz vor Überhitzung
• Spannungsschutz
• Bestätigung der Anzeigeleuchte
• Ausrüstungsstandard: gb/t 18487.1 - 2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• Scannen, Drucken, Berichterstattung, Archivieren, Datenbank
• Einstellung von Parametern, MES-Docking, Verwaltung von Benutzerrechten

• Überstromschutz: Ziehen Sie den Laststrom von A auf den angegebenen Strom B entsprechend der Steigung, notieren Sie den Abschaltstrom und die Zeit.Strom A / Strom B / Steigungsneigung. Testergebnisse: Abschaltstrompunkt/Schaltzeit/Abschaltwellenformen.
• Kurzschlussschutz: Ziehen Sie den Laststrom von A auf den angegebenen Strom B nach der Steigung an, notieren Sie den Stillstandsstrom und die Zeit.Strom A / Strom B / Steigungsschicht. Testergebnisse: Abschaltspannungspunkt/Schaltzeit/Abschaltwellenformen.
• Überspannungstest: Steigen Sie von der eingestellten Spannung A auf die eingestellte Spannung B gemäß der Steigung, notieren Sie die Abschaltspannung und -zeit. Einstellungsbedingungen: Strom A / Strom B / Steigungsschräg. Testergebnis:Abschaltspannungspunkt / Abschaltzeit / AbschaltwellenformReferenzzeit: 5 - 10 Sekunden. Ein- / Doppel- / Mehrfachstation.
• Unter Spannungstest: Abnehmen Sie von der eingestellten Spannung A auf die eingestellte Spannung B entsprechend der Steigung, notieren Sie die Abschaltspannung und -zeit.Testergebnis: Abschaltspannungspunkt / Abschaltzeit / Abschaltwellenform.
• Leckstromprüfung: Ab Beginn des Leckstroms kann der tatsächliche Wert des Leckstroms des Produktschutzes analysiert werden.

Zustand	Satzwert		Betriebszustand	Zeitverzögerungszeit
Leistung an Selbstkontrolle	Erfolg der Selbstkontrolle		Eingabe des Wartezustands	1S
	Versagen der Selbstkontrolle		Fehlerwarnung	0.1S
Gebühr Sequenzkontrolle	Spannungswert des Detektionspunktes 1:6±0,8V-12V PWM		Die Ladung läuft und das Relais schließt.	1S
	Spannungswert des Detektionspunktes 1:9±0,8V-12V PWM		Die Ladung ist abgeschlossen und das Relais ist getrennt.	1S
	Spannungswert des Detektionspunktes 1:12±0,8V		Die Steckdose ist nicht angeschlossen, und das Relais ist getrennt	1S
	Spannungswert des Erkennungspunktes 1: Sonstiges		Kommunikationsfehler, und das Relais ist getrennt.	1S
Boden	Anlandung		Relais geschlossen	1S
	ausgegraben		Trennen Sie die kaputt gegangenen Geräte	1S
Überspannung	Überspannung der Leitung u 258 ± 10V		Das Relais ist abgeschaltet, auf 254 ± 10V geschlossen, Verzögerung 5 ± 1 s, unendlicher Zyklus	0.1S
	Die Leitungsspannung liegt bei 176 bis 264 V.		Das Relais schließt sich und tritt in den Ladezustand ein	1S
Unterspannung	Die Leitungsspannung beträgt 176 V.		Das Relais wird mit 196 ± 10 V, Verzögerung (5 ± 1) s und geschlossenem, unendlichem Zyklus getrennt	1S
	Die Leitungsspannung liegt bei 176 bis 264 V.		Das Relais schließt sich und tritt in den Ladezustand ein	1S
Überstrom	Leitungsstrom bei 8,4A < 110A±0,2A		Das Relais ist abgeschaltet, die Fehlerleuchte ist eingeschaltet und das Relais wird nach 10 Sekunden automatisch wiederhergestellt.und der normale Arbeitszustand nach dem Heben wiederhergestellt wird	30S
	Leitungsstrom bei 10A < 112A±0,2A		Das Relais ist abgeschaltet, die Fehlerleuchte ist eingeschaltet, und es wird automatisch nach 10s wiederhergestellt.und der normale Arbeitszustand nach dem Heben wiederhergestellt wird	10S
	Leitungsstrom > 12A±0,2A		Das Relais muss sofort abgeschaltet, entfernt und wieder in den normalen Betrieb versetzt werden.	2S
	Leitungsstrom < 8A		Relais geschlossen	0.1S
kurz	Leitungsstrom > 22A		Das Relais schaltet sofort ab.	0.1S
Verlust von	Leckstrom von > 30 mA		Das Relais schaltet sofort ab.	0.1S
	Es gibt keine Leckage auf der Leitung.		Das Relais schließt sich und tritt in den Ladezustand ein	0.1S
Übertemperaturschutz	Brotbrett	Temperatur über 85°C und 3 Sekunden fortgesetzt	Das Relais schaltet sofort ab.	2S
		Die Temperatur lag unter 65°C und dauerte 3 Stunden.	Das Relais ist geschlossen und die	2S
		Temperatur über 85°C und 3 Sekunden fortgesetzt	Das Relais schaltet sofort ab.	2S
		Die Temperatur lag unter 65°C und dauerte 3 Stunden.	Das Relais ist geschlossen und die	2S
Druckdichte Isolierungstest
Hochspannungsschutzprüfung		AC:3.5KV Gleichstrom:5KV IR:1KV
Leckstrom von 10 mA
